熱壓和熱變形NdFeB磁體幾乎是與燒結(jié)NdFeB磁體同時(shí)研究和開發(fā)成功的。1985年美國(guó)通用汽車公司（GM）研究中心報(bào)道，利用熱壓技術(shù)在700℃氬氣環(huán)境下對(duì)快淬NdFeB磁粉進(jìn)行壓制，可得到實(shí)密度的各向同性磁體，后來(lái)被稱為MQ-Ⅱ磁體；如果再將各向同性實(shí)密度磁體進(jìn)行熱變形加工，即在700℃以上將MQ-Ⅱ磁體熱鐓到原高度的50%以下，就可以在鐓壓方向使易磁化軸達(dá)到75%以上的取向度，制成實(shí)密度各向異性熱變形磁體，這三種磁體被稱為MQ-Ⅲ。

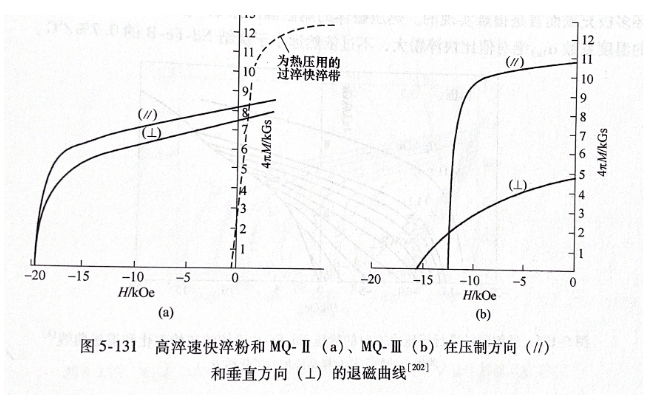

下圖展示了高淬速（過(guò)淬）Nd0.13(Fe0.95B0.05)0.87快淬粉、MQ-Ⅱ磁體、MQ-Ⅲ磁體的退磁曲線，其中壓制方向（∥）和垂直于壓制方向（⊥）所測(cè)得的曲線之間的差異，可以反映出磁體的取向程度，顯然MQ-Ⅱ在兩個(gè)方向測(cè)量的差異不大，但依然有一些取向，而MQ-Ⅲ顯示出強(qiáng)烈的取向特征，壓制方向（∥）的退磁曲線已很接近燒結(jié)釹鐵硼磁體的方形，而垂直于壓制方向（⊥）保持較大剩磁表明了取向不充分的狀況。

由于熱壓和熱變形溫度不算高，作用時(shí)間也不長(zhǎng)，快淬NdFeB磁粉的細(xì)晶粒（納米或亞微米）結(jié)構(gòu)基本得以保持，因此MQ-Ⅱ和MQ-Ⅲ磁體仍具有很高的HcJ，特別是MQ-Ⅱ的HcJ只比原粉低1~2kOe。之后很長(zhǎng)一段時(shí)間，GM公司都在生產(chǎn)MQ-Ⅱ和MQ-Ⅲ磁體，直到21世紀(jì)初，他們將快淬釹鐵硼磁粉的生產(chǎn)轉(zhuǎn)到天津，MQ-Ⅱ和MQ-Ⅲ磁體生產(chǎn)線移到墨西哥后不久即停產(chǎn)。

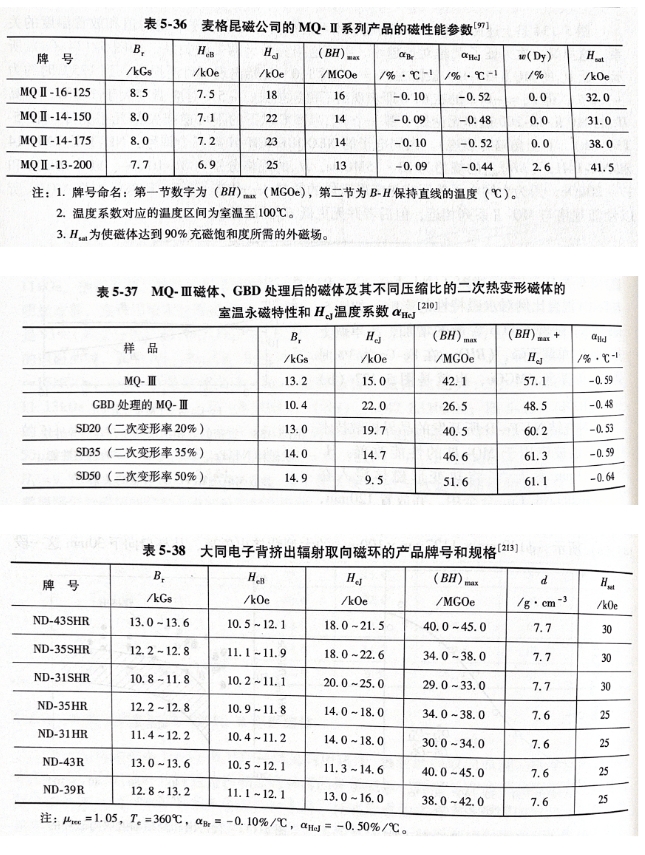

在熱壓和熱變形技術(shù)的研究開發(fā)過(guò)程中，日本大同制鋼所屬的大同電子與GM所屬的麥格昆磁公司（MQI）保持著密切合作關(guān)系，這種關(guān)系并沒有因?yàn)镸QI幾次易主而改變，他們?cè)?991年將自主品牌的NEOQUENCH-H和NEOQUENCH-D產(chǎn)品推向市場(chǎng)，分別對(duì)應(yīng)MQ-Ⅱ和MQ-Ⅲ，至今仍在大批量生產(chǎn)，1992年又將熱壓-背擠出方式生產(chǎn)的輻射取向磁環(huán)市場(chǎng)化，商品名為NEOQUENCH-RD，這是精密永磁電機(jī)非常需要的關(guān)鍵零部件，具有廣闊的發(fā)展前景。
